便携式LCD内窥，到底多少个按键合适？

中国龙

原文链接: https://mp.weixin.qq.com/s/vgvjx-O2u1onBR3SG03mlQ
原创 CrazyFPGA 疯狂的FPGA 2025年08月07日 09:44 广东
这是一个具有争议的事情，因为没有标准答案，貌似谁说的都有道理，不同的客户又有不同的需求和喜好。事实上没有能不能用，只有好不好用。
当然我们完全可以采用全触摸的方式，或者外置串口触摸屏来做UI操控，非常的华丽。但现状是不少医生觉得带着手套，不方便操控触摸屏（虽然全贴合触摸屏看起来很高大上），并且常用的功能要简单快捷，因此仍然希望有几个物理按键。
作为一个技术的强迫症+偏执狂，在不断的被肯定与否定之中，非得跟大家探讨一下这个话题：便携式LCD内窥，到底多少个按键合适？

备注：手柄也可以有快速按键，这个不冲突。

• 1. 什么是便携式LCD内窥主机?



首先，我们先解释一下，什么是便携式LCD内窥主机。这里有2个名词比较重要：

• “便携”，即轻便、小型，方便携带

• “LCD”，即携带了一个LCD屏幕，不用外置



所以，随处可携带，随时可以观看，因此不插电使用（带电池）。
那么，按照医疗内窥主机的形态，主要有如下两种产品：

• 手持内窥镜：
  比如喉镜 3-3.5寸，宫腔镜4.3-5.5寸，手持工业内窥等带小型LCD的内窥镜方案，前端直接插内窥镜，手持把手，LCD直接观看，极度的轻便，可半抛或全抛。



2.便携式内窥主机：

• 全科室有应用，主要是类似PAD的形态，集成了7、10.1、12.1、13.3寸屏幕的内窥主机，内窥镜以雷莫头、金手指、HDMI等接口接入，主机重复使用，内窥镜一次性使用。



• 2. 便携内窥主机都有几个按键?



光说没用，行业内那么多成功案例，因此我将各种举例，且看市场上的内便携式主机的形态，以及有多少按键，待我细细道来：
1）3寸手持内窥主机

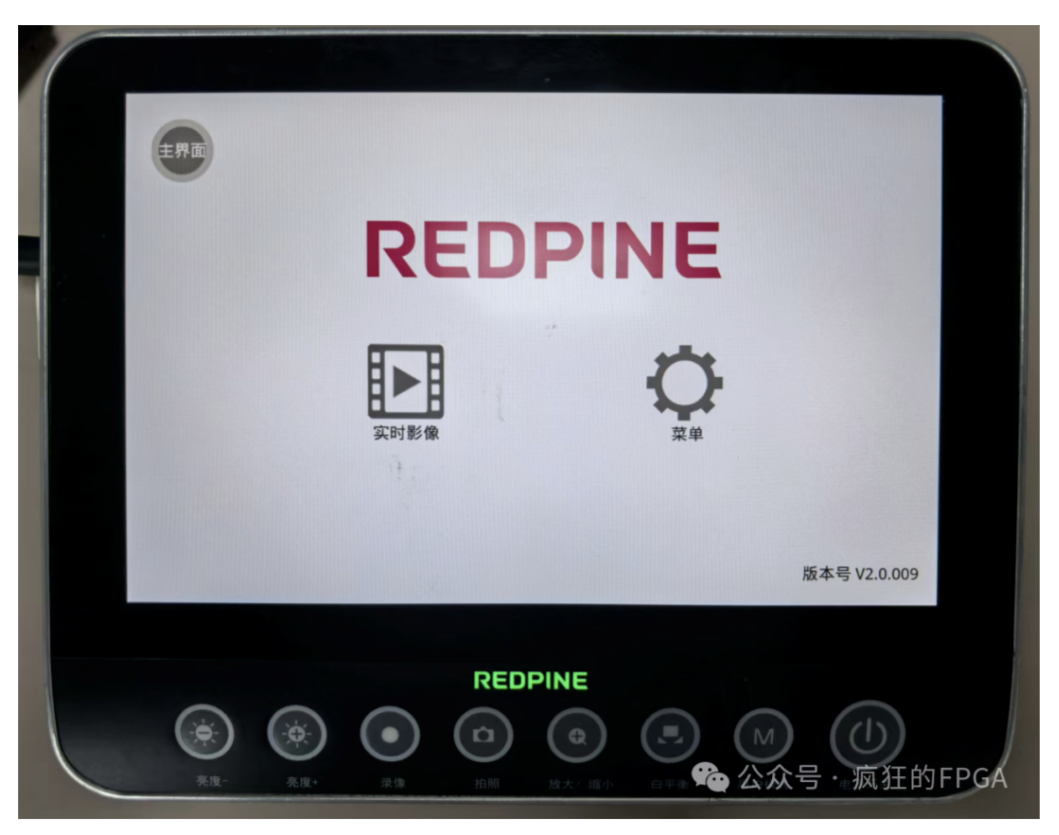

2）10.1寸便携式LCD主机：


其实瑞派是按键+触摸结合的方式，按键调出菜单，可以触摸确定。比如Menu菜单调出，物理按键并没有上、下，必须通过触摸按键来选择具体的菜单。因此针对无触摸的形态，这种按键是不适用的。
3）10.1寸纯物理按键的内窥主机

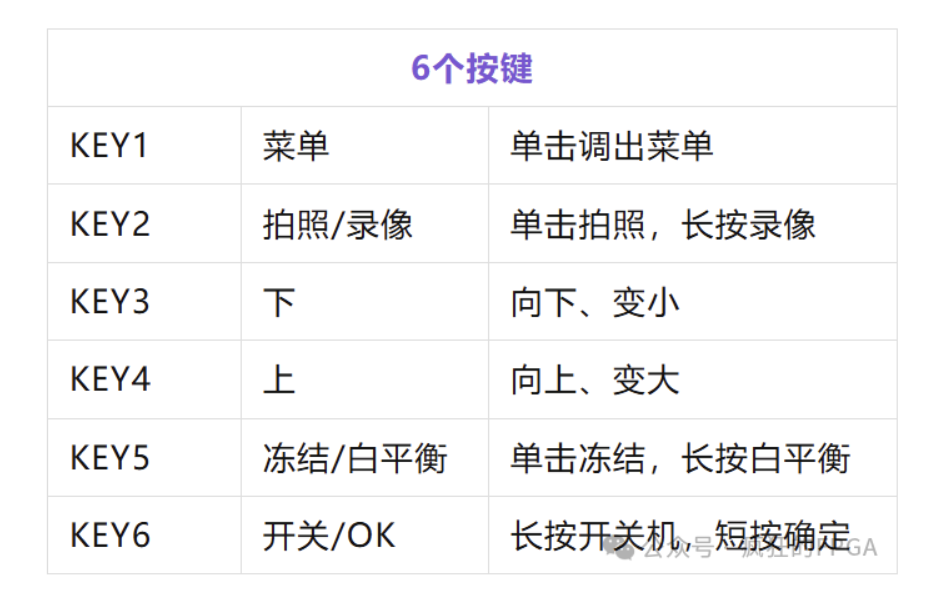

这是奥唯思上个月在南京展出的样机，当时制定了6个按键的方案，完成了所有UI的操作，相关功能主要如下：

实际操作，没有触摸的情况下完全可以用，但仍又不完美的地方，即如果调参数的时候，上下选择具体的参数，而左右调节具体的数值则会更加方便。因此，纯物理按键，其实有左 + 右会更好。

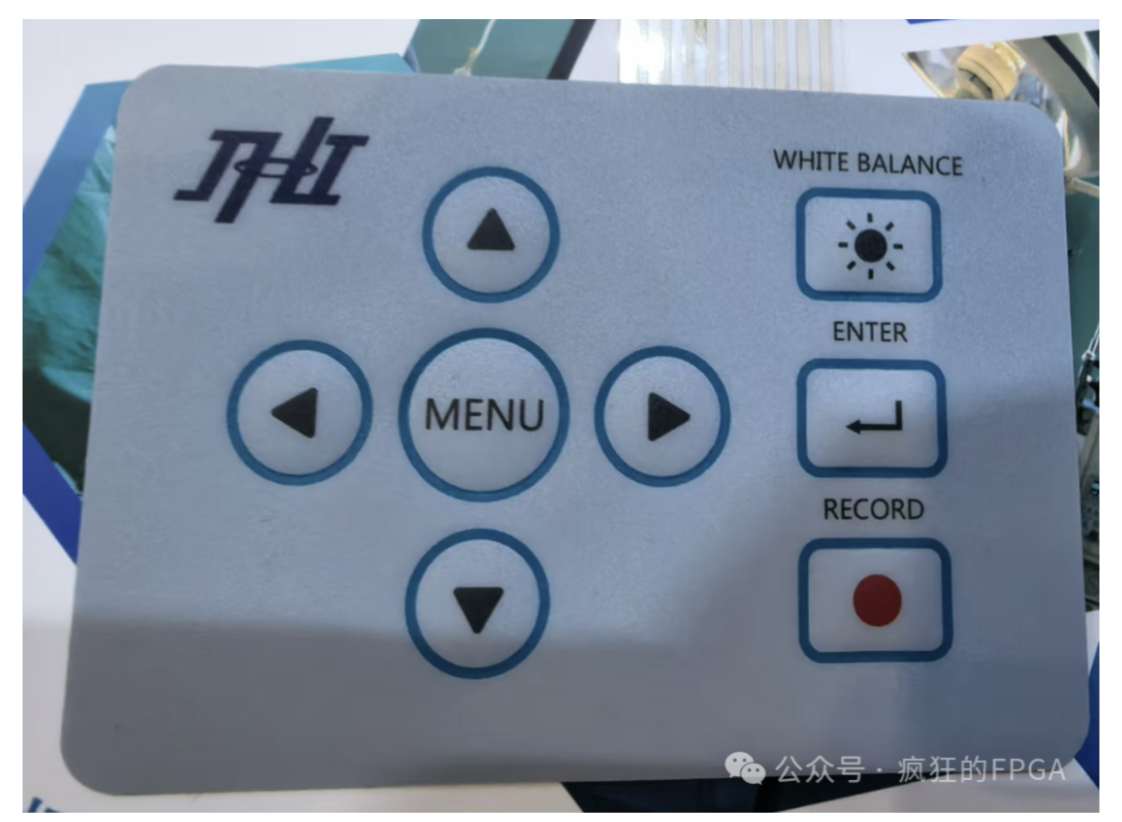

4）嘉恒的上下左右按键：

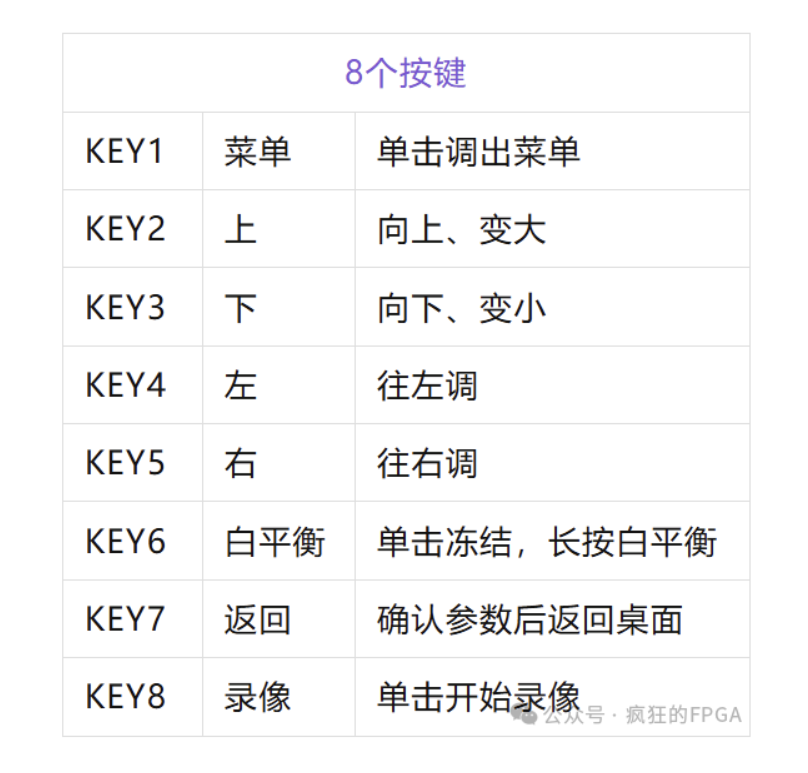

那么，就有一种具备上下左右的按键，如下是展会上看到的嘉恒的按键板，菜单与上下左右，其实就是最经典的组合，在很多台式主机上都有应用，完全可以抛弃触摸：



这里少了拍照、冻结，其实可以和录像、白平衡组合起来；另外，其实菜单和返回完全可以结合在一起。

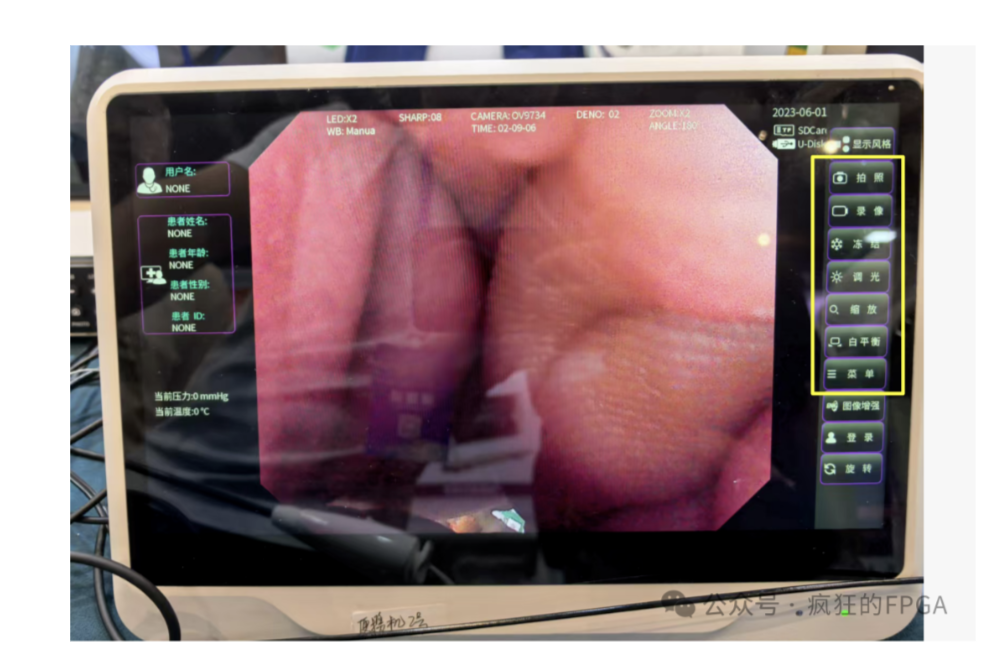

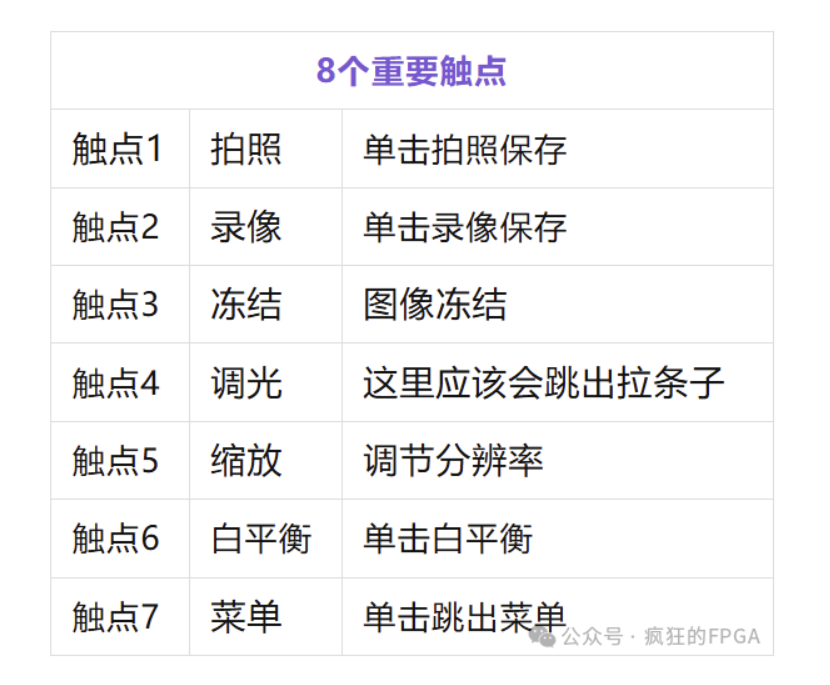

5）最后看个纯触摸的LCD主机

这里右侧可以看到，实际触摸常用的功能，也就那么几个：

• 3. 以己之见，几个按键合适



按键肯定不是越多越好，反而是按键越多越丑。

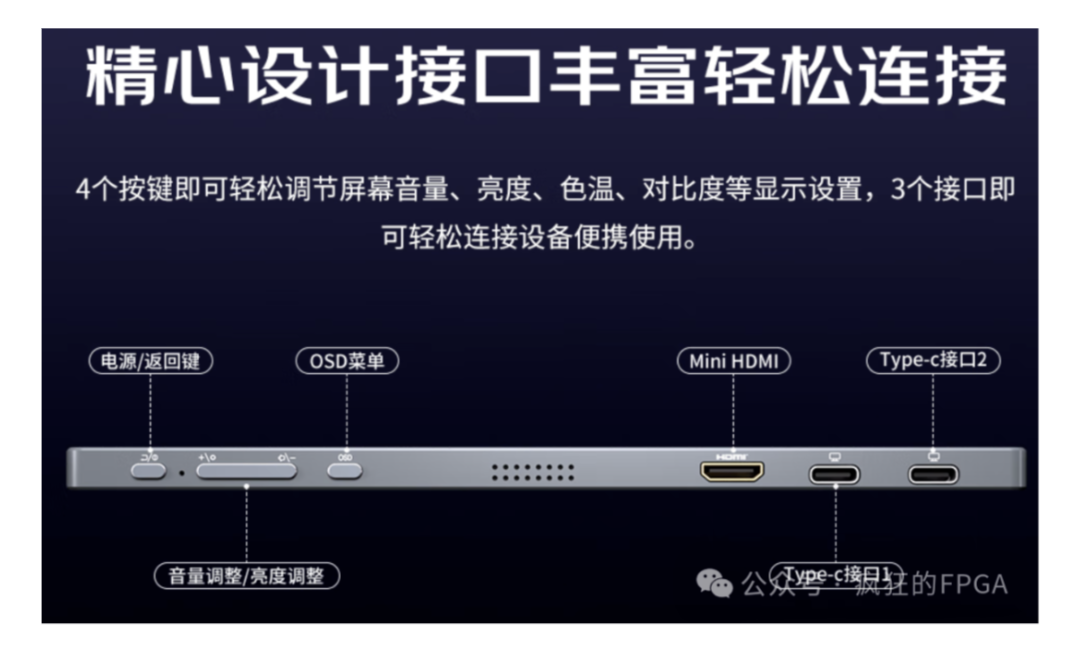

比如我们看看便携式扩展屏的按键，如下：

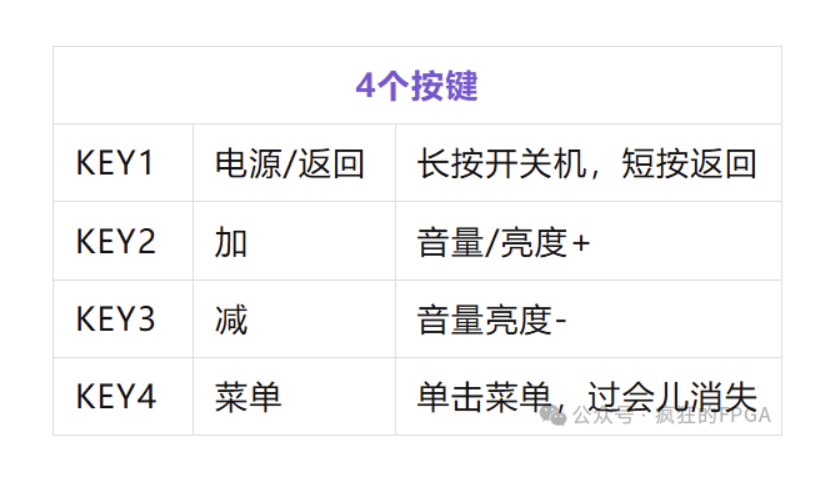

号称4个按键即可轻松调节各种参数，细分功能，主要如下：

好的设计，总是有异曲同工之妙的。这里的电源/返回复用按键，与第一个3寸手持的机子遥相呼应。加减是配合菜单用的，确定可以不要，因为配置完了可以自动消失菜单，实际应用也不差着两三秒。

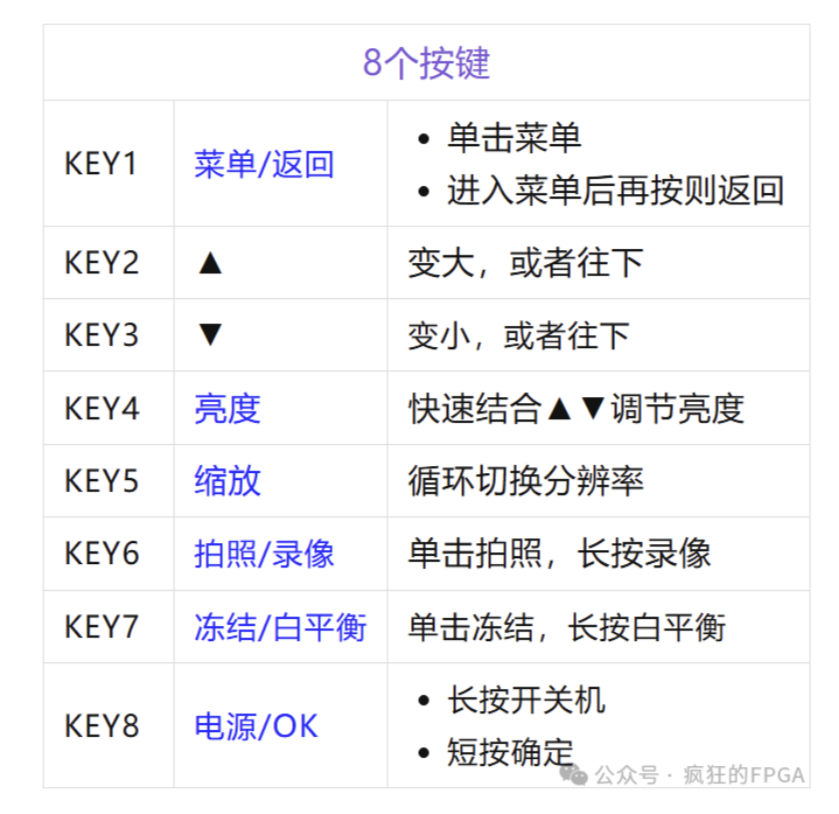

因此综上，以己之见，我觉得可以这么去分配物理按键（纯触摸按键客户可以bypass）：

知其然，需知其所以然；我说的也不一定对，只能满足一部分客户的需求。
今天的分享就到这里，如果有更好的建议，欢迎在评论区交流分享，如有不到之处，欢迎在评论区指正，谢谢！
