内窥镜维修方式

admin

内窥镜维修方式

一、根据内镜维修的部位分为大修理和小修理‏

大修理：需要拆卸内镜先端插入部和操作部的修理叫做大修理。

‏小修理：不用拆分内镜插入部和操作部就可以进行个别故障零‏件更换的修理叫做小修理。

1、内镜维修内容—大修

根据故障现象更换以下零件

2、内镜维修内容—小修

根据故障现象更换以下部位的零件

二、内镜的维修内容-具体介绍

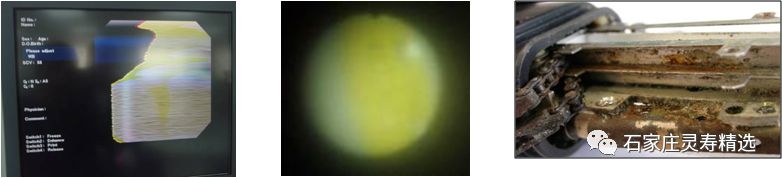

1.故障现象：

(1) 电子镜：无图像，图像有彩虹，闪烁或噪音

(2) 纤维镜：图像模糊，导像束龟裂严重，导像束断丝

修理方式：

(1) 电子镜更换CCD及插入部所有零件

(2) 纤维镜更换导像束和插入部所有零件

修理说明：
       CCD是内镜核心部件，除了其自身寿命以外，内镜进水或者出现不良的其他零部件，都可能成为CCD本体或CCD电缆线出现故障的隐患。为了保证CCD使用寿命不受其他零件的影响，需要更换插入部全部的零件。

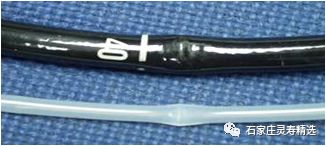

2.故障现象：钳子管道漏水，图像正常

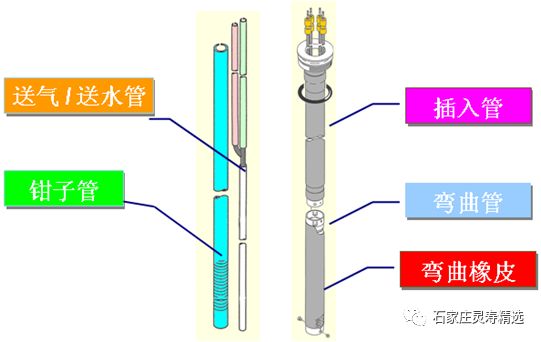

修理方式：更换钳子管道和弯曲管、插入管及水气管

修理说明：

        管道漏水会导致弯曲管角度钢丝生锈，插入管内部零件焊接牢度下降的隐患。致使操作角度阻力变大，焊接零件脱落，内镜无法使用。由于先端排列的空间及更换操作的工序和技术标准要求，需要一同更换水气管。

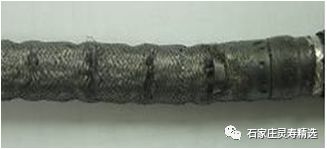

3.故障內容：弯曲管老化、变形插入管结晶老化，压扁、破损
修理方式：弯曲管、插入管更换钳子管道和及水气管


修理说明：
1)  蛇管和弯曲管从连接固定方法作为不可拆分组件，不能单独更换其中一个。
2)  弯曲管劣化、插入管压扁可能会伤及内部的零件或使管道变形，需要对管道更换。
3)  由于拆卸的工序要求，钳子管道和水气管会有破损从而不能使用。

4.漏水内镜的维修内容
漏水对内镜的危害:

因为内窥镜是和生命息息相关的医疗设备，安全性是最重要的。一旦发生漏水，镜腔中的水分及潮气会导致光学系统、照明系统以及零件功能的故障，造成内镜的使用功能下降。因此仅更换损坏部分的零件就无法保证内镜在使用时的安全。另外漏水时，由于从外观无法判断漏水的严重程度，所以需要分解检查，有些零件分解后不可重复使用。
